产品名称
|
高低温交变湿热试验箱|高低温交变湿热实验箱
|
|
产品用途
|
该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标。
|
|
箱体结构
|
高低温交变湿热试验箱箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
补水箱置于控制箱体右下部，并有缺水自动�；ぃ憷僮髡卟钩渌�。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
水路系统管路电路系统则采用门式开启，方便维护和检修。
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
箱体左侧配直径30mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)。
机器底部采用高品质可固定式PU活动轮。
|
|
控制系统
|
高低温交变湿热试验箱温湿度控制仪表采用“韩国”全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。
控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示。
具有120组程式、每组99段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分。
资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而�；�
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
|
|
制冷系统
|
高低温交变湿热试验箱制冷机采用法国原装“泰康”全封闭压缩机。
冷冻系统采用单元或二元式低温回路系统设计。
美国“艾高”干燥过滤器，台湾“冠亚”油分离器，意大利“卡士妥”电磁阀。
采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。
风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。
升温、降温、加湿系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
|
|
符合标准
|
GB/T2423.1-2001、GB/T2423.2-2001、GB/T2423.3-1993、GB/T2423.4-1993
|
|

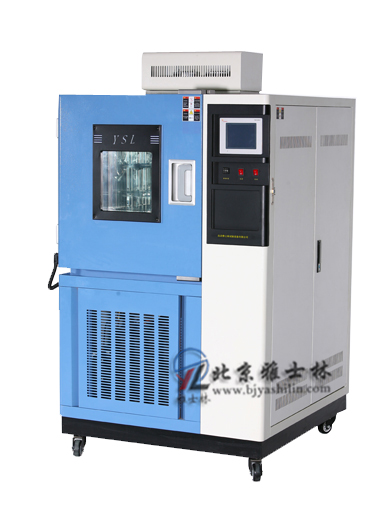

产品图片
|
|
|
型号
|
GD(J)S-100
|
GD(J)S-225
|
GD(J)S-500
|
GD(J)S-800
|
GD(J)S-010
|
|
工作室尺寸D×W×H
|
450×450×500
|
500×600×750
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
|
外型尺寸D×W×H
|
1150×1050×1750
|
1200×1100×1900
|
1450×1400×2150
|
1500×1550×2200
|
1720×1580×2280
|
|
功率(KW)
|
4.5/5.5/5.5/7.0
|
5.0/6.5/6.5/8.0
|
7.5/8.5/8.5/10
|
9.0/11/13/14.5
|
11/12/13/14.5
|
|
性能指标
|
温度范围
|
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～130℃ D:-80℃～150℃
|
|
湿度范围
|
30～98％RH
|
|
波动/均匀度
|
±0.5℃/±2℃
|
|
湿度偏差
|
＋2、-3％RH
|
|
升温时间
|
1～3℃/min
|
|
降温时间
|
0.7～1℃/min
|
|
温湿度运行控制系统
|
控制器
|
进口可编程触摸式液晶中英文对话式显示.微电脑集成控制器
|
|
精度范围
|
设定精度：温度0.1℃、湿度1％RH，指示精度：温度0.1℃、湿度1％RH
|
|
温湿度传感器
|
铂金电阻 PT100Ω/MV
|
|
加热系统
|
全独立系统，镍铬合金电加热式加热器
|
|
加湿系统
|
外置隔离式，全不锈钢浅表面蒸发式加湿器
|
|
除湿系统
|
采用蒸发器盘管露点温度层流接触除湿方式
|
|
供水系统
|
加湿供水采用自动控制.且可回收余水.节水降耗
|
|
制冷系统
|
全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式
|
|
循环系统
|
耐温低噪音空调型电机.多叶式离心风轮
|
|
使用材料
|
外箱材质
|
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理
|
|
内箱材质
|
SUS304不锈钢优质镜面光板
|
|
保温材质
|
聚氨酯硬质发泡/超细玻璃纤维绵
|
|
门框隔热
|
双层耐高低温老化硅橡胶门密封条
|
|
标准配置
|
多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔（25、50mm）1个
|
|
安全�；�
|
漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流�；�
|
|
电源电压
|
AC380V±10％ 50±0.5Hz 三相五线制
|
|
使用环境温度
|
5℃～＋30℃ ≤85％RH
|
|
注：1、“GD(J)S-100”为高低温交变湿热试验箱型号
2、以上数据均在环境温度（QT）25℃.工作室无负载条件下测得
3、可根据用户的具体要求定做非标型“高低温交变湿热试验室”
本技术信息，如有变动恕不另行通知
|
|
